拉擠成型工藝常用的增加材料

　　在拉擠成型工藝中，“增加材料” 通常指用于增強制品力學性能、改善成型過程或賦予特殊功能的核心組分，主要包括增強材料、填料以及少量功能性添加劑。這些材料與基體樹脂協同作用，決定了拉擠制品的強度、剛性、耐腐蝕性、成本等關鍵屬性。以下是常用增加材料的分類及詳細說明：

　　一、增強材料：決定制品力學性能的核心

　　增強材料是拉擠成型中最關鍵的 “增加材料”，其作用是通過自身高強度、高模量的特性，彌補樹脂基體力學性能的不足，顯著提升制品的拉伸強度、彎曲強度、抗沖擊性等。根據形態和材質，主要分為以下幾類：

　　1. 纖維類增強材料（最主流）

　　纖維是拉擠制品的 “骨架”，占制品體積分數的 60%-80%，是力學性能的主要承載者。

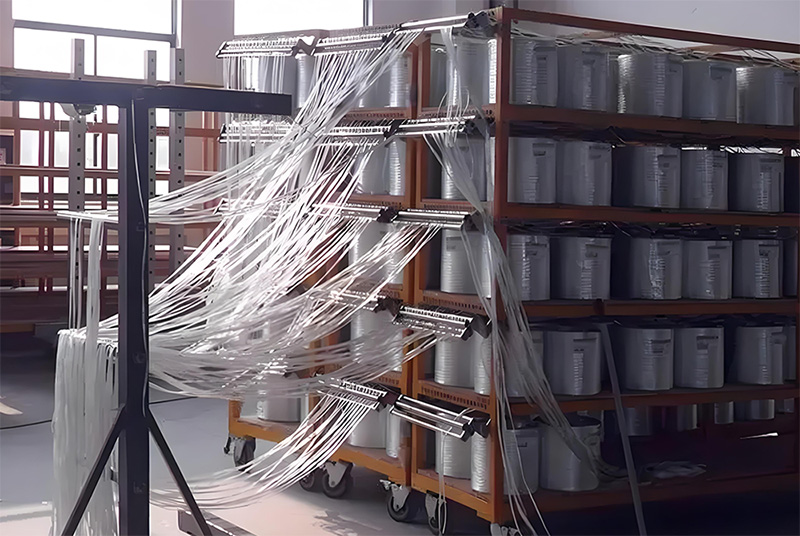

　　玻璃纖維

　　應用最廣泛的增強材料，性價比極高，占拉擠制品增強材料用量的 70% 以上。

　　形態：多以無捻粗紗（連續長絲束，直徑 10-20μm）為主，部分場景搭配短切纖維氈（長度 3-50mm）提升制品表面平整度或抗沖擊性；

　　特性：拉伸強度高（3000-3500MPa）、耐化學腐蝕性好、絕緣性能優異，且與不飽和聚酯、乙烯基酯等樹脂相容性強；

　　適用場景：普通工業型材（如門窗框、護欄、電纜橋架）、絕緣管材、防腐管道等。

　　碳纖維

　　高性能增強材料，力學性能遠超玻璃纖維，但成本較高。

　　形態：連續碳纖維絲束（直徑 5-7μm），按性能分為標準模量（T300、T700）、高模量（M40J）等型號；

　　特性：拉伸模量極高（200-400GPa）、密度僅 1.7-1.8g/cm3（約為鋼材的 1/4）、耐高低溫性好，且具有一定導電性；

　　適用場景：高端領域，如航空航天結構件（無人機機身、衛星支架）、軌道交通車體部件、體育器材（魚竿、球拍）、高端醫療器械等。

　　芳綸纖維（凱夫拉纖維）

　　高性能有機纖維，以抗沖擊性和韌性突出為特點。

　　形態：連續芳綸長絲束，常用型號為 Kevlar 49；

　　特性：斷裂韌性高（是玻璃纖維的 2-3 倍）、耐疲勞性好、重量輕，但耐酸性和耐紫外線性能較弱；

　　適用場景：需要抗沖擊的制品，如防彈板材、高壓軟管、減震結構件等。

　　玄武巖纖維

　　新型無機纖維，性能介于玻璃纖維和碳纖維之間。

　　形態：連續玄武巖長絲（直徑 8-15μm），由天然玄武巖熔融拉絲制成；

　　特性：拉伸強度接近碳纖維（3000-4000MPa）、耐高低溫（-260℃至 600℃）、耐腐蝕性優于玻璃纖維，且環保無污染；

　　適用場景：防腐管道、耐高溫濾材、防火型材、橋梁加固件等。

　　2. 填料：調節性能、降低成本的輔助材料

　　填料是填充于樹脂基體中的固體顆粒或粉末，不直接承擔力學載荷，但可優化制品性能、降低樹脂用量（從而降低成本），部分填料還能賦予特殊功能。

　　惰性填料（成本優化為主）

　　主要作用是增加制品體積、降低樹脂消耗，對力學性能影響較小。

　　常用類型：碳酸鈣（重鈣、輕鈣）、滑石粉、石英砂；

　　特性：價格低廉、化學穩定性好，與多數樹脂相容性強；

　　注意事項：添加量需控制在 10%-30%（體積分數），過量會導致制品強度下降、表面粗糙。

　　功能性填料（性能改善為主）

　　針對性提升制品某一特定性能，是高端拉擠制品的關鍵添加劑。

　　阻燃填料：如氫氧化鋁、氫氧化鎂（無機阻燃劑）、十溴二苯醚（有機阻燃劑），通過吸熱分解或隔絕氧氣實現阻燃，用于建筑防火型材、電纜保護管；

　　導電 / 防靜電填料：如石墨粉、碳黑、金屬粉末，賦予制品導電性，用于防靜電地板、電磁屏蔽結構件；

　　耐磨填料：如碳化硅、三氧化二鋁粉末，提高制品表面硬度和耐磨性，用于輸送管道、機械耐磨部件；

　　導熱填料：如氧化鋁、氮化硼粉末，增強制品熱傳導能力，用于電子設備散熱結構件。

　　二、其他功能性增加材料（輔助提升成型與性能）

　　除增強材料和填料外，部分微量增加材料可改善成型過程或制品細節性能：

　　1. 偶聯劑

　　嚴格來說，偶聯劑是 “界面改性劑”，但屬于拉擠成型中不可或缺的 “功能性增加材料”，其核心作用是增強增強材料與樹脂基體的界面結合力。

　　常用類型：硅烷偶聯劑（適配玻璃纖維、玄武巖纖維）、鈦酸酯偶聯劑（適配碳纖維、金屬填料）；

　　作用機理：分子一端與纖維表面的羥基反應，另一端與樹脂分子交聯，形成 “橋梁” 結構，避免纖維與樹脂剝離，顯著提升制品的層間剪切強度和耐濕熱性能；

　　使用方式：多通過浸漬槽中的樹脂溶液均勻附著在纖維表面，添加量為樹脂質量的 0.5%-2%。

　　2. 脫模劑

　　用于防止固化后的制品與模具粘連，保障成型順利進行，屬于 “成型輔助類增加材料”。

　　常用類型：內脫模劑（如硬脂酸鋅、有機硅化合物，直接添加到樹脂中）、外脫模劑（如硅油、聚四氟乙烯噴霧，噴涂于模具內壁）；

　　特性：內脫模劑與樹脂相容性好，可實現 “長效脫模”；外脫模劑起效快，但需定期補涂；

　　注意事項：內脫模劑添加量需精準控制（通常 0.3%-1%），過量會影響制品表面光澤和力學性能。

　　三、增加材料的選擇原則

　　拉擠成型中增加材料的搭配需遵循以下核心原則：

　　性能匹配：根據制品設計要求（如強度、耐溫、阻燃等）選擇對應增強材料（如高強度選碳纖維、防腐選玻璃纖維）和功能性填料；

　　相容性：確保增強材料、填料與基體樹脂的化學相容性（如碳纖維需經表面處理才能與環氧樹脂良好結合）；

　　成本平衡：普通制品優先選玻璃纖維 + 惰性填料；高端制品按需搭配碳纖維、芳綸纖維及功能性填料；

　　成型適配：長纖維需保證連續排布穩定性，填料粒徑需適中（通常≤100μm），避免堵塞浸漬槽或模具入口。
