HP-RTM成型工藝簡介

　　HP-RTM（High Pressure Resin Transfer Molding，高壓樹脂傳遞模塑成型）是一種先進的復合材料成型工藝，廣泛應用于汽車、航空航天、軌道交通等領域，尤其適合大批量生產高性能復合材料構件。以下從工藝原理、核心特點、關鍵流程、應用場景及優勢等方面進行詳細介紹：

　　一、工藝原理

　　HP-RTM 的核心原理是在高壓環境下將低粘度樹脂注入預先鋪放好增強材料（如碳纖維、玻璃纖維織物等）的密閉模具中，樹脂在模具內快速流動并充分浸潤增強材料，隨后經加熱固化形成復合材料制品。

　　二、核心特點

　　高壓注入：樹脂注入壓力通常為 10-100bar（遠高于低壓 RTM 的 1-5bar），可快速填充模具，縮短成型周期（一般為 5-10 分鐘）。

　　低粘度樹脂：采用低粘度環氧樹脂或乙烯基酯樹脂，配合高壓可實現對增強材料的充分浸潤，減少氣泡和缺陷。

　　密閉模具：模具通常為金屬材質（如鋼或合金），具有高精度型腔，可保證制品尺寸精度和表面質量（無需后續大量修整）。

　　自動化程度高：從增強材料鋪放、樹脂計量混合到注入固化，可實現全自動化控制，適合大批量生產。

　　三、關鍵流程

　　模具準備：清理模具型腔，噴涂脫模劑，確保制品易脫模。

　　增強材料鋪放：將預裁好的增強材料（如碳纖維布、氈或預成型體）按設計要求鋪入模具型腔，必要時進行固定。

　　合模與鎖模：閉合模具并施加鎖模力，防止高壓注入時模具開啟。

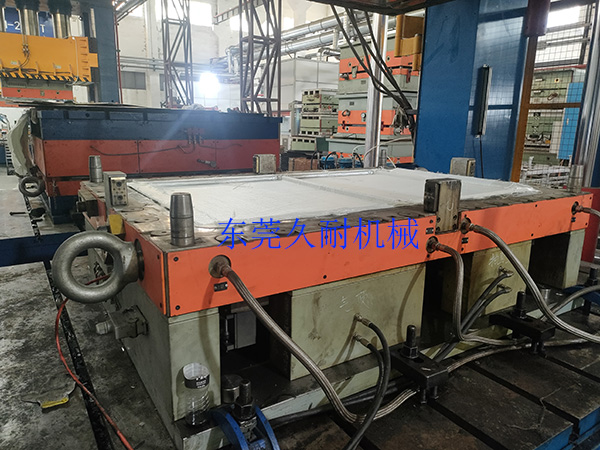

　　樹脂注入：通過HP-RTM高壓注射機將樹脂（可加入固化劑等添加劑）按比例混合，在高壓下注入模具型腔，直至樹脂完全充滿并排出空氣。

　　固化成型：通過模具加熱（通常 80-180℃）使樹脂發生交聯反應固化，固化時間根據樹脂類型和制品厚度調整。

　　脫模與后處理：固化完成后開模取出制品，必要時進行修邊、鉆孔等簡單后處理。

　　四、應用場景

　　汽車工業：車身結構件（如車門模塊、底盤部件、保險杠）、新能源汽車電池殼體等，可減輕重量并提升安全性。

　　航空航天：次承力結構件（如翼尖、機艙內飾件），兼顧輕量化和力學性能。

　　軌道交通：列車車身部件、座椅框架等，滿足高強度和耐疲勞需求。

　　工業領域：高壓管道、風電葉片部件等，適應復雜工況。

　　五、與相關工藝的區別

　　與低壓 RTM 相比：HP-RTM 成型周期更短，制品質量更穩定，但設備和模具成本更高，適合規模化生產。

　　與 SMC（片狀模塑料）工藝相比：HP-RTM 可靈活調整增強材料類型和鋪層設計，力學性能更可控，而 SMC 更適合形狀復雜的小型制品。

　　HP-RTM 憑借高效、高質量的特點，成為復合材料工業化生產的重要技術，尤其在汽車輕量化趨勢下，其應用前景持續擴大。
